随着嵌入式的快速发展，在工控、通信、5G通信领域，FPGA以其超灵活的可编程能力，被越来越多的工程师选择。近日，FPGA的核心板和开发板，型号分别为：基于紫光同创Logos-2系列PG2L100H的J2L100H核心板及开发板、基于Xilinx Artix-7系列的J7A100T核心板及开发板。

瑞芯微RK3568系列处理器是一款国产工业级/宽温级应用芯片，集成了4xARM Cortex-A55高性能CPU，含有1Tops NPU，3D GPU Mali G52，VPU 4K高清视频编解码器，支持三屏异显。支持丰富的多媒体接口HDMI，eDP，LVDS，MIPI，Parallel DSI和MIPI-CSI，Parallel CSI。此外，RK3568处理器还集成PCIe，USB，SATA，千兆以太网，CAN，SDIO，SPI，UART等接口。

产品描述Zynq™ UltraScale+™ RFSoC ZCU216 评估套件配备业界唯一单芯片自适应射频平台，是快速原型设计和高性能 RF 应用开发的理想平台。ZCU216 评估套件配备 Zynq UltraScale+ RFSoC Gen 3 ZU49DR，可采用 16T16R 高速 RF-DAC 及 RF-ADC 实现 6GHz 以下频段的直接 RF 采样。除了 ZCU49DR 器件卓越的 RF 转换器技术外，ZCU216 套件还提供插件卡、广泛的连接选项和全面的开发工具及 IP，可帮助用户开发尖端 RF 设计，例如：5G 6GHz 以下海量 MIMO 无线电5G mmWave 中频 (IF) 收发器固定无线接入数字相控阵雷达地面卫星通信频谱分析仪高速 RF 测试仪

优势功能快速的数据传输：高达12.5 Gbps的单通道线路速率（60 Gbps组合通道速率），可配置和捕获CoreSight和自定义IP设备的详细追踪信息；更少的追踪引脚：在单通道上 -  2个引脚 -  HSSTP可以以与16引脚并行追踪端口相当的速率传输追踪数据；支持多种协议：支持Arm HSSTP和Marvell®SETM；可编译的IO：用户I / O端口提供脚本功能和8个数字I / O引脚，以实现自动化测试和验证工作流程；丰富的调试功能：添加设备特定寄存器，查看指令和数据追踪历史记录，自定义设备特定寄存器的连接，使目标无法复位等等。更快速的调试速度：代码下载速度高达12 MB/S，JTAG速率高达180 MHz。SWD速率高达125MHz，可以大大缩短单核或多核设备的调试周期。远程调试：远程千兆以太网或USB 3.0主机连接，可实现远程和快速访问。

产品描述Zynq™ UltraScale+™ RFSoC ZCU208 评估套件是面向开箱即用评估及前沿应用开发的理想 RF 测试平台。该套件包含 Zynq UltraScale+ RFSoC ZU48DR，其集成 8 个 14 位 5GSPS ADC、 8 个 14 位 10GSPS* DAC 以及 8 个软决策前向纠错 (SD-FEC) 内核，专为快速启动 RF 类应用而设计。在一个 Zynq UltraScale+ 器件中将 Arm® Cortex®-A53 和 Cortex-R5 子系统、可编程逻辑以及最高信号处理带宽进行完美结合，因此 ZCU208 评估套件是最全面的 RF 模数信号链原型设计平台。*10GSPS 使用 ZU48DR SCD5184 芯片实现

VCU128 开发板集成了全新 AMD Virtex™ UltraScale+™ VU37P HBM FPGA，可在 FPGA 裸片旁集成 8GB HBM DRAM，从而实现大容量存储器带宽和更小的 PCB 封装。Virtex UltraScale + HBM FPGA 缓解了在计算、数据库和网络加速应用中使用并行存储器（如 DDR4）所带来的带宽瓶颈和功耗。VCU128 评估套件使用 Virtex UltraScale+ HBM FPGA， 面向快速原型设计应用而优化。

AccessoriesRequired AccessoriesThe Alveo Programmable Cable is required for development access on Alveo U55C cards. The cable provides micro-USB support from a host PC to the Alveo U55C maintenance connector.Compute ResourcesLook-up Tables (LUTs)1,304KRegisters2,607KDSP Slices9,024DimensionsHeightFull HeightLengthHalf LengthWidthSingle SlotMemoryHBM Memory Capacity16 GBHBM Total Bandwidth460 GB/sInternal SRAM Capacity 43 MBInternal SRAM Total Bandwidth35 TB/sPhysical InterfacesPCI ExpressGen3 x16, 2 x Gen4 x8Network Interfaces2x QSFP28Tool SupportVitis Developer EnvironmentYesVitis PlatformGen3 x16 XDMAVivado Design SuiteYesPower & ThermalMaximum Total Power150WTypical Power115WThermal CoolingPassiveTarget WorkloadsBig data analytics and search, financial computing, computational storage, and machine learning

产品描述Virtex® UltraScale+™ FPGA VCU118 评估套件为评估前沿的 Virtex UltraScale+ FPGA 提供了完美的开发环境。Virtex UltraScale+ 器件在 FinFET 节点提供最高性能与集成功能，其中包括最高串行 I/O 和处理带宽，以及最高片上内存密度。此套件是诸多原型应用的完美选择：1+ Tb/s 网络和数据中心到全面集成的雷达/警示系统。

产品描述ZCU102 评估套件可帮助设计人员快速启动面向汽车、工业、视频以及通信应用的设计。该套件具有基于 Xilinx 16nm FinFET+ 可编程逻辑架构的 Zynq® UltraScale+™ MPSoC 器件，提供一款四核 ARM® Cortex®-A53、双核 Cortex-R5F 实时处理器以及一款 Mali™-400 MP2 图像处理单元。ZCU102 支持所有可实现各种应用开发的主要外设及接口。

Zynq®-7000 SoC ZC706 评估套件包含硬件，设计工具， IP 核 以及预验证参考设计的所有基本元件，包括一个目标设计，可实现完整的嵌入式处理平台和基于收发器的设计-包含 PCIe 。 随套件提供预验证参考设计和行业标准 FPGA 夹层连接器（FMC），能够利用子卡实现升级和定制。请查看 PetaLinux 软件开发套件页面，了解 Xilinx 处理系统的信息。

VCU128 开发板集成了全新 Xilinx Virtex®UltraScale+™ VU37P HBM FPGA，可在FPGA 裸片旁集成 8GB HBM DRAM，从而实现大容量存储器带宽和更小的 PCB 封装。Virtex UltraScale + HBM FPGA 缓解了在计算、数据库和网络加速应用中使用并行存储器（如 DDR4）所带来的带宽瓶颈和功耗。VCU128 评估套件使用 Virtex UltraScale+ HBM FPGA， 面向快速原型设计应用而优化。

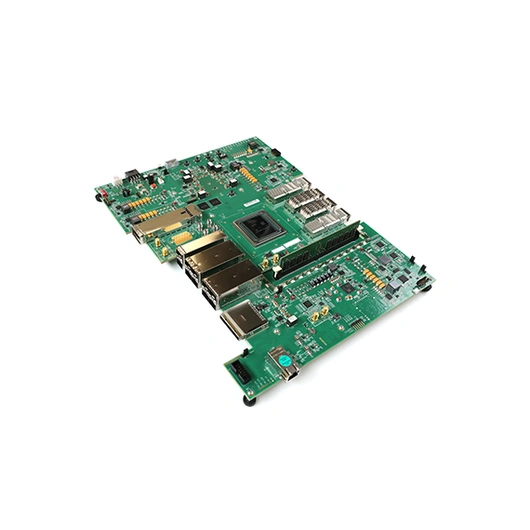

产品描述VCU129 开发板整合了集成 PAM4 收发器的 Virtex® UltraScale+™ 58G PAM4 VU29P FPGA，可实现新一代网络平台。VCU129 评估套件展示了 Xilinx SerDes 技术的领先地位，可充分利用 Xilinx 无盖封装方法的低成本散热设计。VCU129 具有多种通用高速互连、板载内存和 PCIe®Gen 3 接口。VCU129 评估套件专为设计广泛的连接而设计，具有 5G 基础架构、数据中心和测试与测量测试应用的高处理能力。

产品描述Versal™ Prime 系列 VMK180 评估套件使用全球首款自适应计算加速平台 (ACAP) ，支持应用开发的快速启动。VMK180 评估板支持 Versal Prime 系列 VM1802 器件，其将软件可编程芯片基础架构与世界级计算引擎以及一系列连接选项相结合，可在广泛的市场中加速各种工作负载。

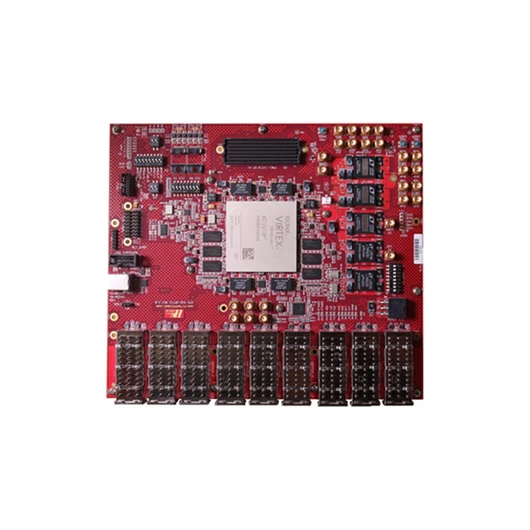

Powered by Xilinx Virtex UltraScale+ VU13P , VU9P, or UltraScale VU190 in B2104 package, the HTG-9200 development platform is ideal for high-end optical networking applications requiring multiple  QSFP28 (100G or 40G)ports and DDR4 memory resources. Flexible architecture of the board allows easy and quick expansion through its FMC+ (Vita57.4) port with 24 GTY (or GTH when populated  with the VU190 FPGA)  serial transceivers and 160 single-ended I/Os. HiTech Global offers wide range of Vita57.x FMC/FMC+ daughter cards  for adding additional features to the board such as Hybrid Memory Cube (4G), CFP8 (16x25G), ADC/DAC, USB 3.0, CXP (12x10G), PCI Express, Gigabit Ethernet, high-end processor, etc. The  HTG-9200 platform hosts all other Vita57.4 or 57.1 compliant daughter cards offered by different known vendors.The HTG-9200 platform is also supported by two Samtec FireFly (optic or copper )ports providing access to total of 12 Rx/Tx GTY/GTH transceivers with maximum data rate of 16Gbps.

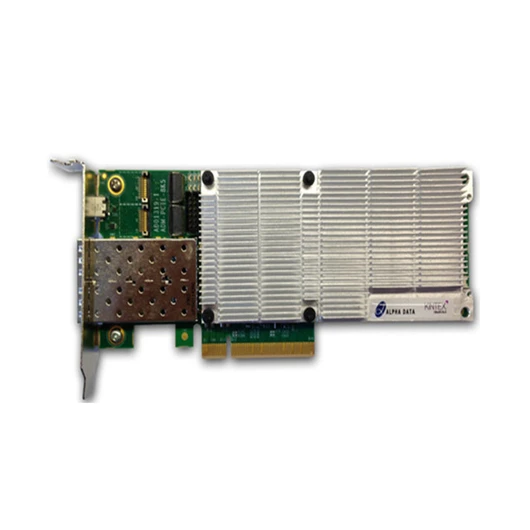

ADM-PCIE-8K5采用功能强大且高效的Xilinx Virtex Ultrascale™KU115-2 FPGA，是一款半长度，超薄型PCI Express®附加卡。AMD-PCIE-8K5具有两个独立的DDR4内存通道，每个通道容量为2400MT/s（标配16GB-可选32GB），双SFP+机箱提供2个10GBE/16G光纤通信（Gen 5）功能。每个通道最高可达4x16Gbps的双Firefly连接器。电压/温度/电流控制和监测。电路板上配有用于开发系统的风冷式散热器和可选风扇，不会在PCIe插槽上产生足够的气流。在机架式服务器系统中，不需要风扇（被动冷却）。

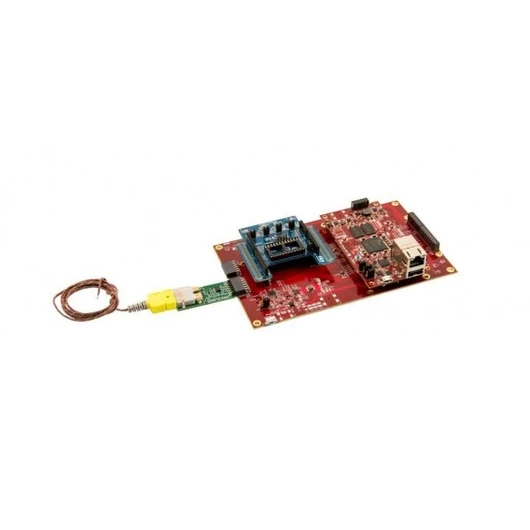

安富利MicroZed™工业物联网入门套件支持设计人员从边缘到云端的互联网连接解决方案，并包括用于生产的物联网工业处理系统开发的所有必要构建模块。该平台是基于安富利MicroZed™系统级模块（SOM）与ZYNQ ®Xilinx推出的-7000 All Programmable SoC以及Maxim Integrated和ST Microelectronics的可插拔传感器解决方案。该套件将IBM Watson IoT代理集成在WindRiver®Pulsar™Linux操作系统的定制认证图像之上。提供现有示例设计使用标准的MQTT消息协议与Watson IoT进行通信，支持注册后安全连接到其他云服务和应用程序，包括在IBM沃森™平台的IoT建立在IBM Bluemix安全连接进行通信®。Bluemix提供丰富的可组合服务，以快速增强具有认知功能的物联网解决方案。

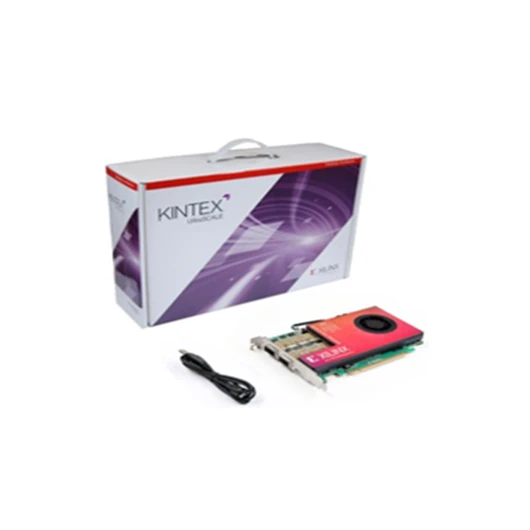

Kintex® UltraScale™ FPGA 加速开发套件是超大规模应用开发人员的极好起点。该套件基于可云端访问的生产就绪型 PCI 卡，支持各种框架、库、驱动器及开发工具，可通过 SDAccel 采用 OpenCL、C 或 C++ 轻松进行应用编程。 在 Xilinx 的帮助下，您不仅可在云端启动开发，使用该物理套件启动开发，也可使用该物理套件在云端启动开发，而且，您还可以借助一个 Xilinx 生态系统合作伙伴的力量投入生产。

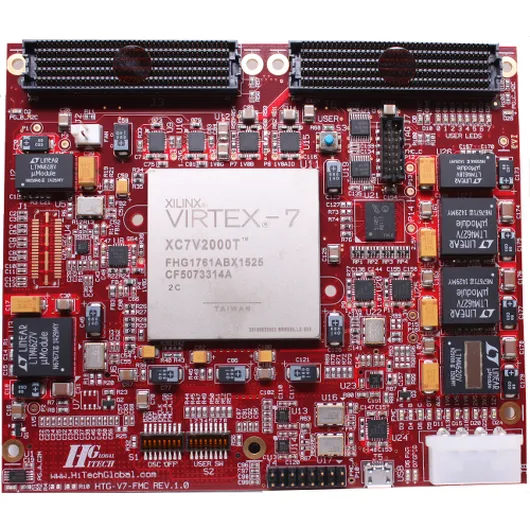

Populated with one Xilinx Virtex-7 V2000T, X690T, or V585T FPGA and  supported by three High Pin Count (HPC) FMC connectors, UART/USB port, DDR3 SODIMM (up to 8 GB), Flash, and additional MGT based expansion connectors, the HTG-777 card is ideal for any FPGA development requiring large logic, memory, and I/O bandwidth. The V7-FMC is designed for stand-alone, stackable, or carrier-mating operation.

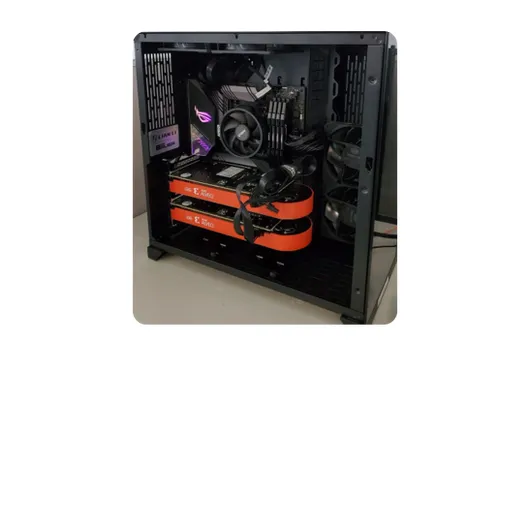

医学影像检测用AI运算加速器卡Xilinx® Alveo™ 数据中心加速器卡旨在满足现代数据中心不断变化的需求，为重要工作负载（包括机器学习推断、视频转码和数据库搜索与分析）提供比 CPU 有显著性能的提升。
